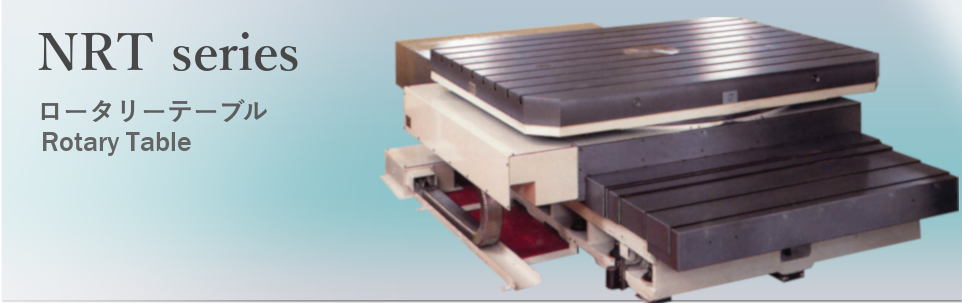

フロア式横中ぐり盤と合わせて製造してきたロータリーテーブルですが、単品での製作も承っております。
定盤に据え付けるタイプの可搬式や、テーブル寸法変更・最大積載重量の変更等、特殊仕様も対応しておりますので、お気軽に御相談下さい。
- ロータリーテーブル９０度ごとの割り出しはＭ指定によって行い、位置決めピンにより位置決め精度±３秒の高精度自動割り出しが可能
- オプションとしてロータリースケールフィードバック方式を採用することにより、任意位置決め精度±４秒の任意角度割り出しが可能
- ベッドは、剛性の高い箱型フレーム構造で合理的なリブ配置の高級鋳鉄を採用しており、静的な剛性はもちろん動剛性(※)にも優れています
※特に振動の減衰率
- ベッド摺動面は焼入研磨仕上げし、特殊ライナーを貼付けて、自動強制間欠給油を行っており、長期間高精度を維持できます
|
NRT-18/20B |
NRT-20/25B |
NRT-30/30B |
| テーブルサイズ |
1800 x 2000 mm |
2000 x 2500 mm |
3000 x 3000 mm |
| テーブルの最大旋回径 |
2565 mm |
2970 mm |
3970 mm |
| テーブル左右工程（Ｖ軸） |
1000 mm |
1500 mm |
3000 mm |
| テーブル最大積載質量（等分布荷重） |
12000 kg |
20000 kg |
50000 kg |
| テーブル旋回速度 |
1.0 min-1 |
0.3 min-1 |
| Ｖ軸切削送り速度 |
1～3000 mm/min |
| Ｖ軸早送り速度 |
10000 mm/min |
4000 mm/min |
| 機械の大きさ |
4270×2150×750 mm |
4880×2600×1000 mm |
8000×3500×1270 mm |
| 機械大略質量 |
8500 kg |
15000 kg |
40000 kg |
| Ｔ溝（ピッチ×本数） |
185×9 |
200×9 |
250×10 |
